model

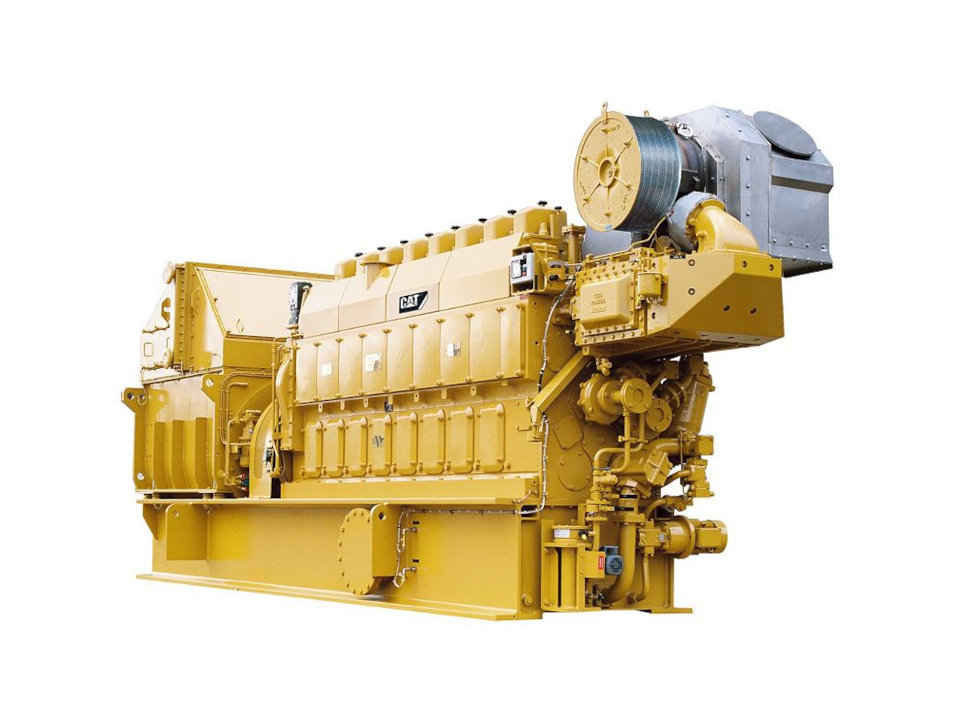

CM20C

Дизель-генераторні установки

  • Мін. потужність, kWe 985
  • Макс. потужність, kWe 1650
  • Рівень викидів (WB) Stage 1 and 2
Опис

Всі генераторні установки забезпечують надійну потужність в діапазоні 985–1650 кВте і відповідають вимогам стандарту Stage 2 по викидам. Генераторні установки CM20C з 6, 8 і 9 циліндрами, турбонаддувом і послідовним охолодженням забезпечують мінімальний час запуску і виходу на навантаження, низьку витрату пального і мастила, а також вимагають мінімального технічного обслуговування.

Надійність експлуатації
  • Інтенсивне охолодження основних компонентів, в тому числі сідел випускних клапанів, охолодження форсунок в системі мастила.
  • Надійна, перевірена і високоефективна система з одним турбокомпресором.
  • Стандарти сертифікаційної організації гарантують безпеку і високу якість.
  • Раціональна простота і міцність двигуна.
  • Оптимізовані графіки обслуговування забезпечують високу готовність обладнання і збільшують його термін служби
Керування і контроль
  • Мінімальний час запуску і виходу на навантаження.
  • Ніяких обмежень на запуск двигуна.
  • Безперервна потужність (базове та пікове навантаження), потужність в основному і резервному режимах.
  • Часткове навантаження з високою ефективністю.
  • Контроль роботи в автоматичному режимі.
  • Система збору даних про техніку.
Простота встановлення
  • Спрощення конструкції стандартної модульної системи полегшує встановлення.
  • Зменшення допустимої відстані між генераторними установками.
  • Генераторна установка повністю готова до монтажу.
  • Вся система встановлюється безпосередньо на пружні кріплення.
Простота експлуатації
  • Низька витрата пального і мастила.
  • Мінімальне техобслуговування.
  • Навчальні курси для операторів і технічного персоналу.
Простота обслуговування
  • Раціональні рішення з технічного обслуговування дозволяють швидко отримати потрібні компоненти.
  • Широкі оглядові отвори спрощують технічне обслуговування внутрішніх пристроїв і вузлів двигуна.
  • Основні компоненти двигуна, розроблені для відновлення і повторного використання.
  • Скорочений час обслуговування для високої готовності.
  • Обслуговування та капітальний ремонт проводяться без зняття двигуна.
Специфікації
    Технічні характеристики генераторних установок
  • Мін. номінальна потужність 985 кВте
  • Макс. номінальна потужність 1650 кВте
  • Стратегія витрати пального / зменшення кількості викидів Stage 1 і 2 (WB)
  • Напруга 3000 - 13 800 В
  • Частота 50 Гц
  • Робочий цикл Основне та безперервне живлення
  • Готовність до прийняття навантаження (попередній нагрів / вентиляція) 40 с
  • Нормальний вихід на робочий режим до 100% навантаження 75 с
  • Швидкий вихід на робочий режим з 10% до 100% навантаження 25 с
  • Макс. ефективність генераторної установки 43.1 %
    Технічні характеристики двигуна
  • Модель CM20C, 4-тактний
  • Діаметр циліндрів 200 мм
  • Хід поршня 300 мм
  • Забір повітря Турбонаддув з проміжним охолодженням наддувного повітря
  • Номінальні характеристики двигуна 1020–1710 кВт
  • Конфігурація 6, 8, 9 цинідрів
  • Тип пального Дизельне, важке дизельне, сира нафта
  • Робочий об'єм 9.4 л/циліндр
  • Середній ефективний тиск до 24.2 бар
  • Питома витрата мастила (WB I) до 189 г/кВтгод
  • Питома витрата мастила (WB IІ) до 189 г/кВтгод
  • Питома витрата мастила для змазування 0.6 г/кВтгод
    Габаритні розміри генераторних установок
  • Довжина 6073 - 7125 мм
  • Ширина 1680 - 1816 мм
  • Висота 2833 - 3010 мм
