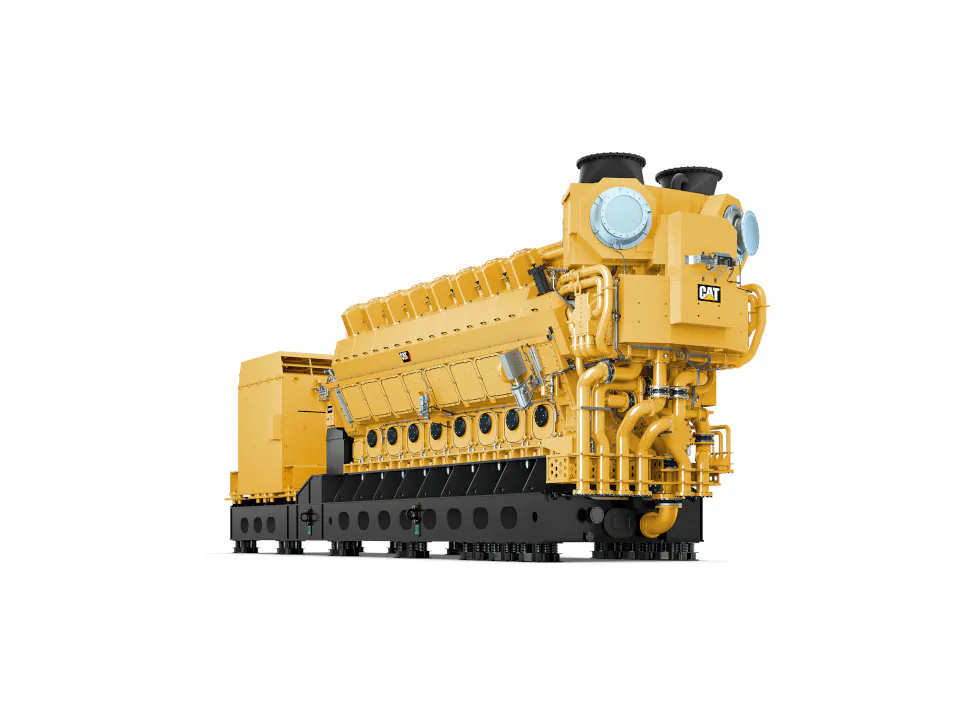

Дизель-генераторні установки CM43C V-Type

CM43C V-Type

  • Мін. потужність, kWe11 170
  • Макс. потужність, kWe14 890
  • Рівень викидів(WB) Cert stage 1 and 2
Опис

Всі генераторні установки забезпечують надійну потужність в діапазоні 11 170–14 890 кВт і відповідають вимогам стандарту Stage 2 по викидам. Генераторні установки CM43C 50 і 60 Гц з 12 і 16-циліндровим V-подібним двигуном з турбонаддувом і проміжним охолодженням наддувочного повітря забезпечують час запуску і виходу на навантаження, низьку витрату пального і мастила, а також вимагають мінімального технічного обслуговування.

Надійність експлуатації
  • Інтенсивне охолодження основних компонентів, в тому числі сідел випускних клапанів, охолодження форсунок в системі мастила.
  • Надійна, перевірена і високоефективна система з одним турбокомпресором.
  • Стандарти сертифікаційної організації гарантують безпеку і високу якість.
  • Раціональна простота і міцність двигуна.
  • Оптимізовані графіки обслуговування забезпечують високу готовність обладнання і збільшують його термін служби
Керування і контроль
  • Мінімальний час запуску і виходу на навантаження.
  • Ніяких обмежень на запуск двигуна.
  • Безперервна потужність (базове та пікове навантаження), потужність в основному і резервному режимах.
  • Часткове навантаження з високою ефективністю.
  • Контроль роботи в автоматичному режимі.
  • Система збору даних про техніку.
Простота встановлення
  • Спрощення конструкції стандартної модульної системи полегшує встановлення.
  • Зменшення допустимої відстані між генераторними установками.
  • Генераторна установка повністю готова до монтажу.
  • Вся система встановлюється безпосередньо на пружні кріплення.
Простота експлуатації
  • Низька витрата пального і мастила.
  • Мінімальне техобслуговування.
  • Навчальні курси для операторів і технічного персоналу.
Простота обслуговування
  • Раціональні рішення з технічного обслуговування дозволяють швидко отримати потрібні компоненти.
  • Широкі оглядові отвори спрощують технічне обслуговування внутрішніх пристроїв і вузлів двигуна.
  • Основні компоненти двигуна, розроблені для відновлення і повторного використання.
  • Скорочений час обслуговування для високої готовності.
  • Обслуговування та капітальний ремонт проводяться без зняття двигуна.
Специфікації
Технічні характеристики генераторних установок
Мін. номінальна потужність
11 170 кВте
Макс. номінальна потужність
14 890 кВте
Стратегія витрати пального / зменшення кількості викидів
Сертифікат ВБ ступені 1 і 2
Напруга
3000 – 13 800 В
Частота
50 Гц
Робочий цикл
Основне та безперервне живлення
Готовність до прийняття навантаження (попередній нагрів / вентиляція)
40 с
Нормальний вихід на робочий режим до 100% навантаження
95 с
Швидкий вихід на робочий режим з 10% до 100% навантаження
30 с
Макс. ефективність генераторної установки
48.9 %
Технічні характеристики двигуна
Модель
CM43С, V-подібний, 4-тактний
Діаметр циліндрів
430 мм
Хід поршня
610 мм
Забір повітря
Турбонаддув з проміжним охолодженням наддувного повітря
Номінальні характеристики двигуна
11 400 – 15 200 кВт
Конфігурація
12, 16 цинідрів
Тип пального
Дизельне, важке дизельне, сира нафта
Робочий об’єм
88.6 л/циліндр
Середній ефективний тиск
до 25.8 бар
Питома витрата мастила (WB I)
до 169 г/кВтгод
Питома витрата мастила (WB IІ)
до 170 г/кВтгод
Питома витрата мастила для змазування
0.35 г/кВтгод
Габаритні розміри генераторних установок
Довжина
14 280 мм
Ширина
4127 мм
Висота
4659 – 4773 мм
