Дизель-генераторні установки CM46DF V-Type

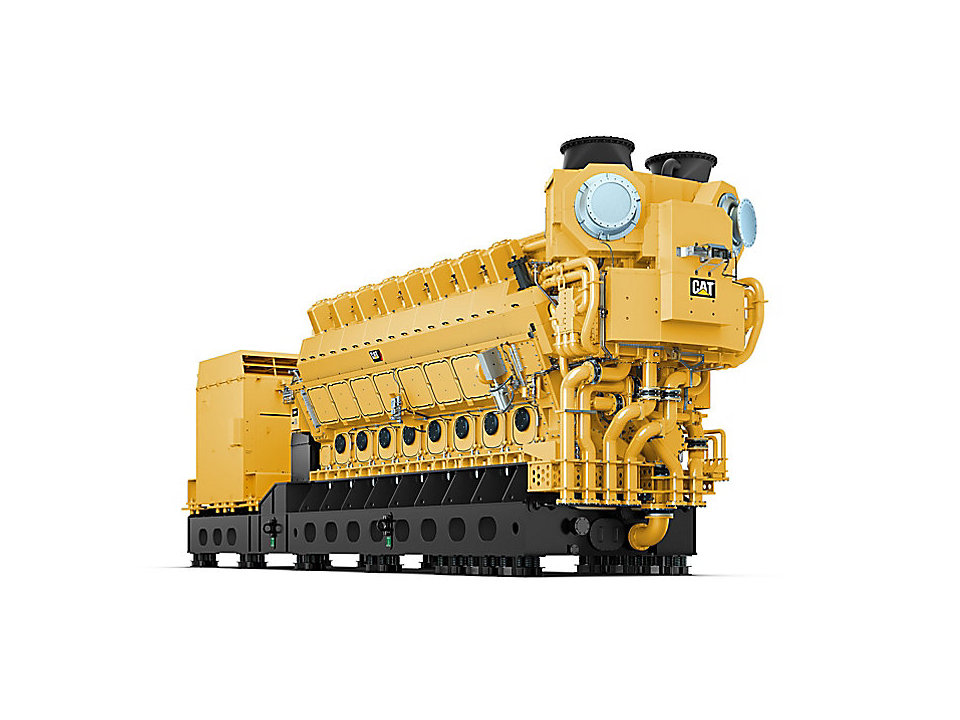

Дизель-генераторна установка CM46DF V-Type

  • Мін. потужність, kWe 10 580
  • Макс. потужність, kWe 14 110
  • Рівень викидів (WB) Cert stage 1 and 2
Опис

Всі генераторні установки забезпечують надійну потужність в діапазоні 10 580–14 110 кВт і відповідають вимогам стандарту Stage 2 по викидам. Генераторні установки CM46DF 50 і 60 Гц з 12- і 16-циліндровим V-подібним двигуном з турбонаддувом і проміжним охолодженням наддувочного повітря забезпечують час запуску і виходу на навантаження, низьку витрату пального і мастила, а також вимагають мінімального технічного обслуговування.

Надійність експлуатації
  • Інтенсивне охолодження основних компонентів, в тому числі сідел випускних клапанів, охолодження форсунок в системі мастила.
  • Надійна, перевірена і високоефективна система з одним турбокомпресором.
  • Стандарти сертифікаційної організації гарантують безпеку і високу якість.
  • Раціональна простота і міцність двигуна.
  • Оптимізовані графіки обслуговування забезпечують високу готовність обладнання і збільшують його термін служби
Керування і контроль
  • Мінімальний час запуску і виходу на навантаження.
  • Ніяких обмежень на запуск двигуна.
  • Безперервна потужність (базове та пікове навантаження), потужність в основному і резервному режимах.
  • Часткове навантаження з високою ефективністю.
  • Контроль роботи в автоматичному режимі.
  • Система збору даних про техніку.
Простота встановлення
  • Спрощення конструкції стандартної модульної системи полегшує встановлення.
  • Зменшення допустимої відстані між генераторними установками.
  • Генераторна установка повністю готова до монтажу.
  • Вся система встановлюється безпосередньо на пружні кріплення.
Простота експлуатації
  • Низька витрата пального і мастила.
  • Мінімальне техобслуговування.
  • Навчальні курси для операторів і технічного персоналу.
Простота обслуговування
  • Раціональні рішення з технічного обслуговування дозволяють швидко отримати потрібні компоненти.
  • Широкі оглядові отвори спрощують технічне обслуговування внутрішніх пристроїв і вузлів двигуна.
  • Основні компоненти двигуна, розроблені для відновлення і повторного використання.
  • Скорочений час обслуговування для високої готовності.
  • Обслуговування та капітальний ремонт проводяться без зняття двигуна.
Специфікації
    Технічні характеристики генераторних установок
  • Мін. номінальна потужність 10 580 кВте
  • Макс. номінальна потужність 14 110 кВте
  • Стратегія витрати пального / зменшення кількості викидів Сертифікат ВБ ступені 1 і 2
  • Напруга 3000 - 13 800 В
  • Частота 50 Гц
  • Робочий цикл Основне та безперервне живлення
  • Готовність до прийняття навантаження (попередній нагрів / вентиляція) 40 с
  • Нормальний вихід на робочий режим до 100% навантаження 80 с
  • Швидкий вихід на робочий режим з 10% до 100% навантаження 25 с
  • Макс. ефективність генераторної установки 48.5 %
    Технічні характеристики двигуна
  • Модель CM46DF, V-подібний, 4-тактний
  • Діаметр циліндрів 460 мм
  • Хід поршня 610 мм
  • Забір повітря Турбонаддув з проміжним охолодженням наддувного повітря
  • Номінальні характеристики двигуна 10 800 – 14 400 кВт
  • Конфігурація 12, 16 цинідрів
  • Тип пального Газ / дизельне / важке дизельне паливо / сира нафта
  • Робочий об'єм 101.4 л/циліндр
  • Середній ефективний тиск до 21.3 бар
  • Питома витрата мастила (WB I) до 184 г/кВтгод
  • Питома витрата мастила (WB IІ) до 184 г/кВтгод
  • Питома витрата мастила для змазування 0.6 г/кВтгод
    Габаритні розміри генераторних установок
  • Довжина 14 280 мм
  • Ширина 3890 - 4027 мм
  • Висота 4659 - 4773 мм
