model

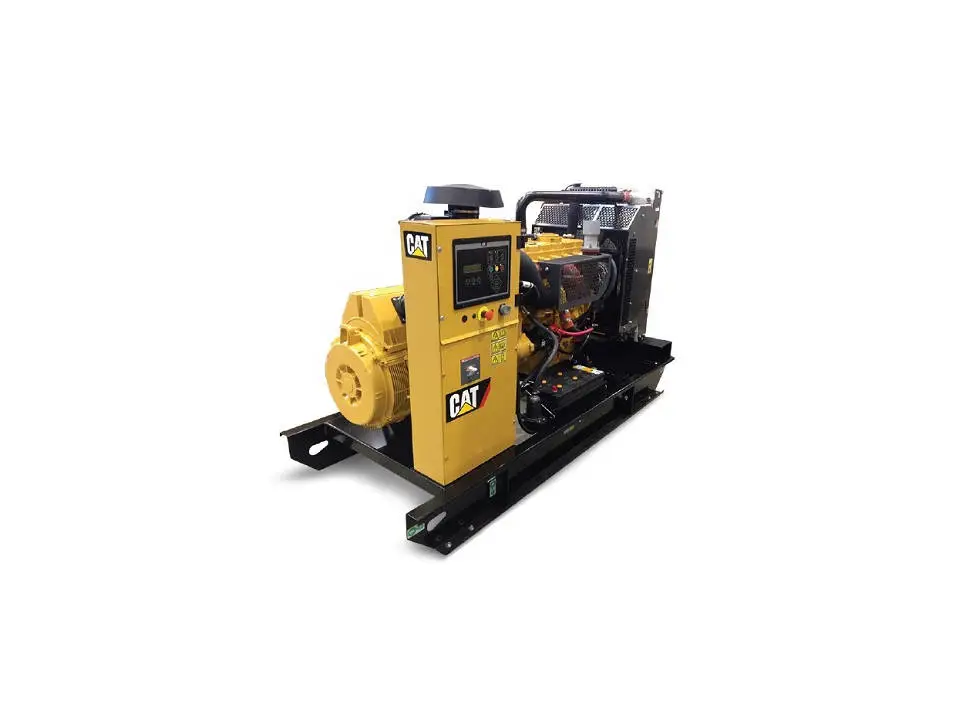

DE165 E0

Дизель-генераторні установки

  • Двигун CAT C7.1
  • Потужність, кВт 132
  • Частота, Гц 50
Опис
Резервний режим

Використовується в якості аварійного джерела електропостачання при відключенні основного джерела (мережі) до відновлення нормального енергопостачання. Допускається робота зі змінним навантаженням з середньою вихідною потужністю, що становить 70% від номінальної потужності дизель-генераторної установки в резервному виконанні. Найбільш типове напрацювання становить 200 мотогодин на рік, а максимальне напрацювання обмежено 500 мтг на рік).

Основний режим

Безперервне вироблення електроенергії (при змінному навантаженні) замість її придбання. Кількість годин експлуатації в рік не обмежена. Ця модель може працювати з 10-відсотковим перевантаженням протягом 1 години через кожні 12 годин.

Стандартні умови експлуатації

Температура повітря на впуску 25°C, 100 м, відносна вологість 30%. Дизельне пальне з питомою масою 0.85 відповідає стандарту BS2869: 1998, клас А2.

Специфікації
    Механічні дані
  • Модель двигуна C7.1
  • Число / розташування циліндра 6 / рядний
  • Цикл 4-тактний
  • Система впуску З турбонаддувом і інтеркулером
  • Система охолодження Вода
  • Тип керування Електронне
  • Клас керування ISO 8528 G2
  • Ступінь стиснення 16:1
  • Робочий об'єм 7 л
  • Діаметр циліндра 105 мм
  • Хід поршня 135 мм
  • Момент інерції 1.53 кг/м²
  • Суха маса 788 кг
  • Маса з експлуатаційними рідинами 822 кг
    Технічні характеристики
  • Модель генератора LC3114J
  • Панель керування EMCP 4.1
  • Частота 50 Гц
  • Витрата пального: основний 32.4 л/г
  • Витрата пального: резервний 35.1 л/г
  • Частота обертання колінчастого валу 1500 об/мин
  • Повна потужність двигуна: резервний 149.1 кВт
  • Повна потужність двигуна: основний 136 кВт
  • Середній ефективний гальмівний тиск: резервний 1701 кПа
  • Середній ефективний гальмівний тиск: основний 1551 кПа
  • Рекуперована потужність 6.7 кВт
    Повітряні системи
  • Тип повітряного фильтра Зі змінним елементом
  • Потік повітря горіння: резервний 10.7 м³/хв
  • Потік повітря горіння: основний 10 м³/хв
  • Макс. обмеження забору повітря горіння 3 кПа
  • Охолоджуючий потік повітря, що проходить через радіатор 303.4 м³/хв
  • Зовнішнє обмеження охолоджуючого потоку повітря 125 Па
    Система охолодження
  • Ємність системи охолодження 21 л
  • Тип насоса системи охолодження Центробіжний
  • Передача тепла охолоджуючої рідини до мастила: резервний 75.7 кВт
  • Передача тепла охолоджуючої рідини до мастила: основний 69.1 кВт
  • Передача тепла в моторний відсік: резервний 22.4 кВт
  • Передача тепла в моторний відсік: основний 19.9 кВт
  • Навантаження на вентилятор системи охолодження 4.5 кВт
    Маса
  • Нетто (+ змазочне мастило) 1610 кг
  • З заправкою (+ змазочне мастило і охолоджуюча рідина) 1631 кг
  • Пальне 1927 кг
    Розміри
  • Довжина 2500 мм
  • Ширина 1120 мм
  • Висота 1528 мм
