Дизель-генераторні установки DE220 E0

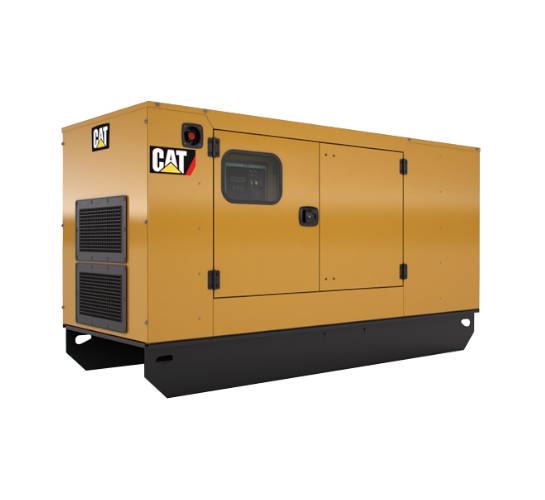

Дизель-генераторна установка DE220 E0

  • Двигун CAT C7.1
  • Потужність, кВт 174
  • Частота, Гц 50
Опис
Резервний режим

Використовується в якості аварійного джерела електропостачання при відключенні основного джерела (мережі) до відновлення нормального енергопостачання. Допускається робота зі змінним навантаженням з середньою вихідною потужністю, що становить 70% від номінальної потужності дизель-генераторної установки в резервному виконанні. Найбільш типове напрацювання становить 200 мотогодин на рік, а максимальне напрацювання обмежено 500 мтг на рік).

Основний режим

Безперервне вироблення електроенергії (при змінному навантаженні) замість її придбання. Кількість годин експлуатації в рік не обмежена. Ця модель може працювати з 10-відсотковим перевантаженням протягом 1 години через кожні 12 годин.

Стандартні умови експлуатації

Температура повітря на впуску 25°C, 100 м, відносна вологість 30%. Дизельне пальне з питомою масою 0.85 відповідає стандарту BS2869: 1998, клас А2.

Специфікації
Механічні дані
Модель двигуна C7.1
Число / розташування циліндра 6 / рядний
Цикл 4-тактний
Система впуску З турбонаддувом і інтеркулером
Система охолодження Вода
Тип керування Електронне
Клас керування ISO 8528 G2
Ступінь стиснення 16:1
Робочий об'єм 7 л
Діаметр циліндра 105 мм
Хід поршня 135 мм
Момент інерції 1.26 кг/м²
Суха маса 788 кг
Маса з експлуатаційними рідинами 822 кг
Технічні характеристики
Модель генератора LC5014F
Панель керування EMCP 4.1
Частота 50 Гц
Витрата пального: основний 45.4 л/г
Витрата пального: резервний 49.5 л/г
Частота обертання колінчастого валу 1500 об/мин
Повна потужність двигуна: резервний 196.3 кВт
Повна потужність двигуна: основний 178.9 кВт
Середній ефективний гальмівний тиск: резервний 2239 кПа
Середній ефективний гальмівний тиск: основний 2041 кПа
Рекуперована потужність 9.3 кВт
Повітряні системи
Тип повітряного фильтра Паперова деталь
Потік повітря горіння: резервний 13.2 м³/хв
Потік повітря горіння: основний 12.6 м³/хв
Макс. обмеження забору повітря горіння 8 кПа
Охолоджуючий потік повітря, що проходить через радіатор 307.2 м³/хв
Зовнішнє обмеження охолоджуючого потоку повітря 125 Па
Система охолодження
Ємність системи охолодження 27 л
Тип насоса системи охолодження Центробіжний
Передача тепла охолоджуючої рідини до мастила: резервний 81 кВт
Передача тепла охолоджуючої рідини до мастила: основний 78.2 кВт
Передача тепла в моторний відсік: резервний 28.3 кВт
Передача тепла в моторний відсік: основний 26 кВт
Навантаження на вентилятор системи охолодження 6.3 кВт
Маса
Нетто (+ змазочне мастило) 1731 кг
З заправкою (+ змазочне мастило і охолоджуюча рідина) 1758 кг
Пальне 2112 кг
Розміри
Довжина 2500 мм
Ширина 1320 мм
Висота 1626 мм
Варіанти виконання

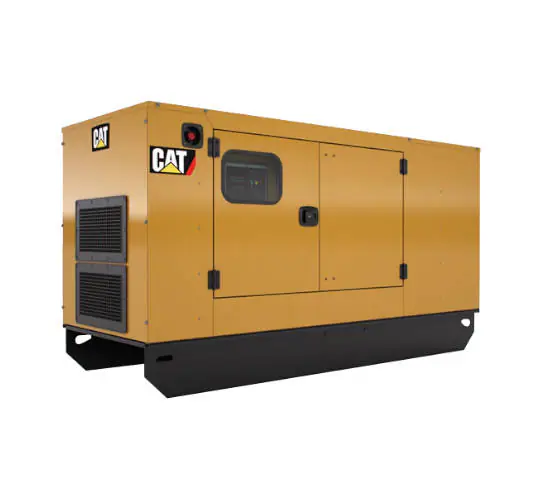

Варіанти виконання DE220 E0
Варіанти виконання DE220 E0
