model

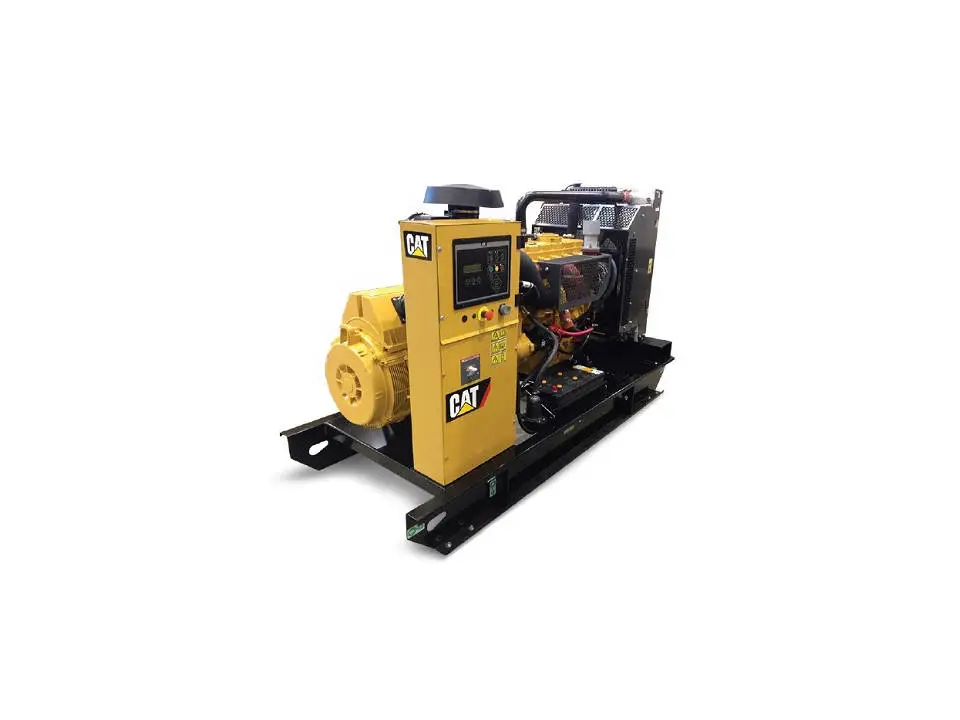

DE150 E0

Дизель-генераторні установки

  • Двигун CAT C7.1
  • Потужність, кВт 120
  • Частота, Гц 50
Опис
Резервний режим

Використовується в якості аварійного джерела електропостачання при відключенні основного джерела (мережі) до відновлення нормального енергопостачання. Допускається робота зі змінним навантаженням з середньою вихідною потужністю, що становить 70% від номінальної потужності дизель-генераторної установки в резервному виконанні. Найбільш типове напрацювання становить 200 мотогодин на рік, а максимальне напрацювання обмежено 500 мтг на рік).

Основний режим

Безперервне вироблення електроенергії (при змінному навантаженні) замість її придбання. Кількість годин експлуатації в рік не обмежена. Ця модель може працювати з 10-відсотковим перевантаженням протягом 1 години через кожні 12 годин.

Стандартні умови експлуатації

Температура повітря на впуску 25°C, 100 м, відносна вологість 30%. Дизельне пальне з питомою масою 0.85 відповідає стандарту BS2869: 1998, клас А2.

Специфікації
    Механічні дані
  • Модель двигуна C7.1
  • Число / розташування циліндра 6 / рядний
  • Цикл 4-тактний
  • Система впуску З турбонаддувом і інтеркулером
  • Система охолодження Вода
  • Тип керування Електронне
  • Клас керування ISO 8528 G2
  • Ступінь стиснення 18.2:1
  • Робочий об'єм 7 л
  • Діаметр циліндра 105 мм
  • Хід поршня 135 мм
  • Момент інерції 1.4 кг/м²
  • Суха маса 725 кг
  • Маса з експлуатаційними рідинами 748 кг
    Технічні характеристики
  • Модель генератора LC3114H
  • Панель керування EMCP 4.1
  • Частота 50 Гц
  • Витрата пального: основний 29.7 л/г
  • Витрата пального: резервний 33.2 л/г
  • Частота обертання колінчастого валу 1500 об/мин
  • Повна потужність двигуна: резервний 136.9 кВт
  • Повна потужність двигуна: основний 123.7 кВт
  • Середній ефективний гальмівний тиск: резервний 1562 кПа
  • Середній ефективний гальмівний тиск: основний 1411 кПа
  • Рекуперована потужність 6.2 кВт
    Повітряні системи
  • Тип повітряного фильтра Зі змінним елементом
  • Потік повітря горіння: резервний 8.1 м³/хв
  • Потік повітря горіння: основний 7.6 м³/хв
  • Макс. обмеження забору повітря горіння 5 кПа
  • Охолоджуючий потік повітря, що проходить через радіатор 228.6 м³/хв
  • Зовнішнє обмеження охолоджуючого потоку повітря 125 Па
    Система охолодження
  • Ємність системи охолодження 21 л
  • Тип насоса системи охолодження Центробіжний
  • Передача тепла охолоджуючої рідини до мастила: резервний 82 кВт
  • Передача тепла охолоджуючої рідини до мастила: основний 74.9 кВт
  • Передача тепла в моторний відсік: резервний 25.1 кВт
  • Передача тепла в моторний відсік: основний 20.9 кВт
  • Навантаження на вентилятор системи охолодження 5 кВт
    Маса
  • Нетто (+ змазочне мастило) 1512 кг
  • З заправкою (+ змазочне мастило і охолоджуюча рідина) 1533 кг
  • Пальне 1829 кг
    Розміри
  • Довжина 2500 мм
  • Ширина 1120 мм
  • Висота 1430 мм
